Vakuum-Tiefziehgerät mit automatisiertem Tiefziehvorgang.
Tiefziehgeräte vom Experten
Erkodent stellt zuverlässige Vakuum- und Druckluftgeräte her. Hochwertige Tiefzieh-Ergebnisse erreicht man sowohl mit den Erkodent Vakuum-Geräten als auch mit den Druckform-Geräten. Wollen Sie beim Tiefziehen in einem Arbeitsgang auch den Gegenbiss einprägen, dann empfehlen wir die Kombination von einem Erkoform Vakuumgerät (3er Serie) und unserem integrierbaren Okkludator Occluform-3.
Erkoform-3d motion
Erkoform-3d+
Vakuum-Tiefziehgerät ohne automatisierten Tiefziehvorgang.
Occluform-3
Ein einzigartiger Okkludator für die Erkoform Geräte der Serie 3.
Erkopress ci motion
Druckformgerät mit automatisiertem Tiefziehvorgang mit autarker, integrierter Drucklufterzeugung.
Erkopress motion
Druckformgerät mit automatisiertem Tiefziehvorgang zum Anschluss an das vorhandene Druckluftsystem.
Erkopress 240
Druckformgerät mit automatisiertem Tiefziehvorgang für bis zu 9 Modelle, zum Anschluss an das vorhandene Druckluftsystem.
Erkomini
Kleintiefziehgerät zur Herstellung von Kunststoffkäppchen.
| Erkoform-3d motion | Erkoform-3d+ | Erkopress motion | Erkopress ci motion | |
|---|---|---|---|---|
| Druckluftanschluss nötig | nein | nein | ja | nein |
| Berührungsloser Temperatursensor | ja | ja | ja | ja |
| Mittelwelliger Infrarotstrahler | ja | ja | ja | ja |
| Vorheizzeit | nein | nein | nein | nein |
| Reservevakuum oder Reservedruckluft | ja | ja | nein | ja |
| Folienstärken von 0 bis 5,5 mm | ja | ja | ja | ja |
| Vertikale Vorstreckung und Anformung | ja | ja | ja | ja |
| Verzögerungsfreie Anformung | ja | ja | ja | ja |
| Adjustierung mit Occluform-3 | ja | ja | nein | nein |
| Regelbare Anformkraft | nein | nein | ja | nein |
| Touchpanel | ja | ja | ja | ja |
| Alle Programmmerkmale | ja | ja | ja | ja |

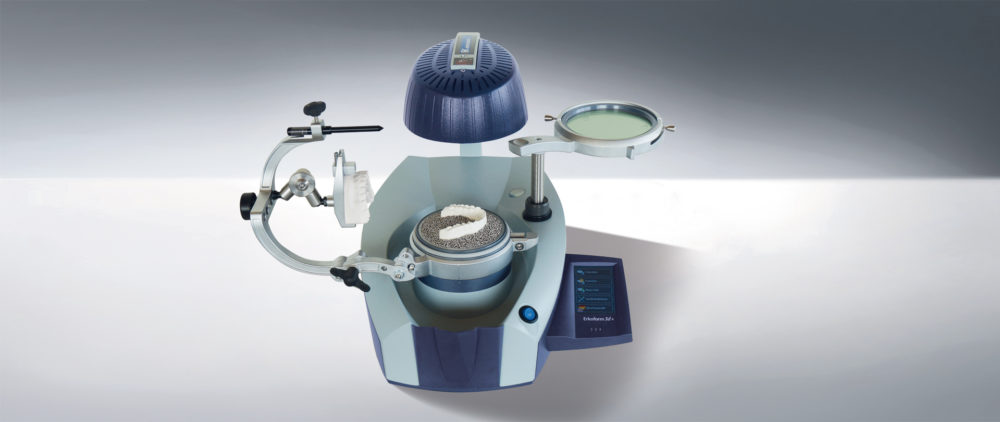

Erkoform-3d motion
Vakuum-Tiefziehgerät mit Reserve-Vakuum und automatisiertem Tiefziehvorgang.
Ein bereitgehaltenes, großvolumiges Reservevakuum ermöglicht eine schlagartige Anformung. Ein Sensor zur berührungslosen Temperaturmessung des Tiefziehmaterials garantiert die richtige Materialtemperatur für den Tiefziehvorgang, unabhängig von der Umgebung. Das Gerät ist mit einer mittelwelligen Infrarotheizung ohne Vorheizzeit ausgestattet. Die Mittelwelligkeit ermöglicht nicht nur ein oberflächliches Erwärmen, die Materialien werden auch in der Tiefe erhitzt. Spannungsärmere Schienen sind das Ergebnis. Als Zubehör kann das Occluform-3 installiert werden.
Technische Daten
• H 31,5 / B 35 / T 37 cm
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• Gewicht 13,9 kg
• Betriebsspannung: ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: 360 Watt
• max. Vakuum 0,8 bar
• Geräuschpegel < 60 dB(A)
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• Gewicht 13,9 kg
• Betriebsspannung: ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: 360 Watt
• max. Vakuum 0,8 bar
• Geräuschpegel < 60 dB(A)
Handhabung
• Folie programmieren, Folie einlegen, Heizvorgang starten, Modell spätestens jetzt platzieren, alles Weitere erledigt das Erkoform-3d motion.
• Kein Druckluftanschluss nötig - plug and play.
• Keine Vorheizzeit.
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials.
• Vertikale Vorstreckung und Anformung für gleichmäßige Folienstärken.
• Praktische, mit einer Hand zu bedienende Folienfixierung für Folienstärken 0 bis 5,5 mm.
• Frei zugängliches Modell während der Heizzeit.
• Akustisches und optisches Signal (für Gerhörlose geeignet).
• Das Programm enthält alle Tiefziehmaterialien, führt als Kurzanleitung mit Animationen durch den Arbeitsablauf und meldet alle nötigen Arbeitsschritte.
• Über den jeweiligen Vorgang und die noch verbleibende Zeit informiert das Display.
• Oft verwendete Folien können als Favoriten gespeichert und neue Folien ergänzt werden.
• Kein Druckluftanschluss nötig - plug and play.
• Keine Vorheizzeit.
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials.
• Vertikale Vorstreckung und Anformung für gleichmäßige Folienstärken.
• Praktische, mit einer Hand zu bedienende Folienfixierung für Folienstärken 0 bis 5,5 mm.
• Frei zugängliches Modell während der Heizzeit.
• Akustisches und optisches Signal (für Gerhörlose geeignet).
• Das Programm enthält alle Tiefziehmaterialien, führt als Kurzanleitung mit Animationen durch den Arbeitsablauf und meldet alle nötigen Arbeitsschritte.
• Über den jeweiligen Vorgang und die noch verbleibende Zeit informiert das Display.
• Oft verwendete Folien können als Favoriten gespeichert und neue Folien ergänzt werden.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Lieferumfang
188400 Erkoform-3d motion, Folienversuchspackung, Folienspannring, Granulat-Auffangbehälter, Modellscheibe, Granulattopf, Pinsel, Magnet, Netzkabel, Füllgranulat, Arbeitsschale weiß, Gerätepapiere (Lieferumfang).
Anwendung
Für alle Anwendungen in der dentalen Tiefziehtechnik
Downloads
Videos
Erkoform-3d+
Vakuum-Tiefziehgerät mit Reserve-Vakuum. Das Erkoform-3d+ hat die gleichen Merkmale wie Erkoform-3d motion jedoch ohne automatisierten Tiefziehvorgang. Auch die Touchpanelfunktionen sind identisch. Ein bereitgehaltenes, großvolumiges Reservevakuum ermöglicht eine schlagartige Anformung. Ein Sensor zur berührungslosen Temperaturmessung des Tiefziehmaterials garantiert die richtige Materialtemperatur für den Tiefziehvorgang, unabhängig von der Umgebung. Das Gerät ist mit einer mittelwelligen Infrarotheizung ohne Vorheizzeit ausgestattet. Die Mittelwelligkeit ermöglicht nicht nur ein oberflächliches Erwärmen, die Materialien werden auch in der Tiefe erhitzt. Spannungsärmere Schienen sind das Ergebnis. Als Zubehör kann das Occluform-3 installiert werden.
Technische Daten
• H 31,5 / B 35 / T 37 cm
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• Gewicht 11,9 kg
• Betriebsspannung: ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: 340 Watt
• max. Vakuum 0,8 bar
• Geräuschpegel < 60 dB(A)
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• Gewicht 11,9 kg
• Betriebsspannung: ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: 340 Watt
• max. Vakuum 0,8 bar
• Geräuschpegel < 60 dB(A)
Handhabung
• Folie programmieren, Folie einlegen, Heizvorgang starten, Modell spätestens jetzt platzieren, das Display führt mit Animationen durch den Arbeitsablauf und meldet die nötigen Arbeitsschritte.
• Kein Druckluftanschluss nötig - plug and play
• Keine Vorheizzeit
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials
• Vertikale Vorstreckung und Anformung für gleichmäßige Folienstärken
• Praktische, mit einer Hand zu bedienende Folienfixierung für Folienstärken 0 bis 5,5 mm
• Frei zugängliches Modell während der Heizzeit
• Akustisches und optisches Signal (für Gerhörlose geeignet)
• Das Programm enthält alle Erkodent Tiefziehmaterialien.
• Über den jeweiligen Vorgang und die noch verbleibende Zeit informiert das Display.
• Oft verwendete Folien können als Favoriten gespeichert und neue Folien ergänzt werden.
• Kein Druckluftanschluss nötig - plug and play
• Keine Vorheizzeit
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials
• Vertikale Vorstreckung und Anformung für gleichmäßige Folienstärken
• Praktische, mit einer Hand zu bedienende Folienfixierung für Folienstärken 0 bis 5,5 mm
• Frei zugängliches Modell während der Heizzeit
• Akustisches und optisches Signal (für Gerhörlose geeignet)
• Das Programm enthält alle Erkodent Tiefziehmaterialien.
• Über den jeweiligen Vorgang und die noch verbleibende Zeit informiert das Display.
• Oft verwendete Folien können als Favoriten gespeichert und neue Folien ergänzt werden.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Lieferumfang
188600 Erkoform-3d +, Folienversuchspackung, Folienspannring, Granulat-Auffangbehälter, Modellscheibe, Granulattopf, Pinsel, Magnet, Netzkabel, Füllgranulat, Gerätepapiere (Lieferumfang)
Anwendung
Für alle Anwendungen in der dentalen Tiefziehtechnik.
Downloads
Videos

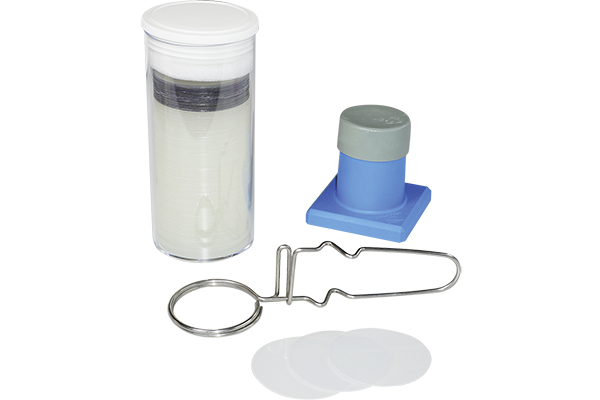

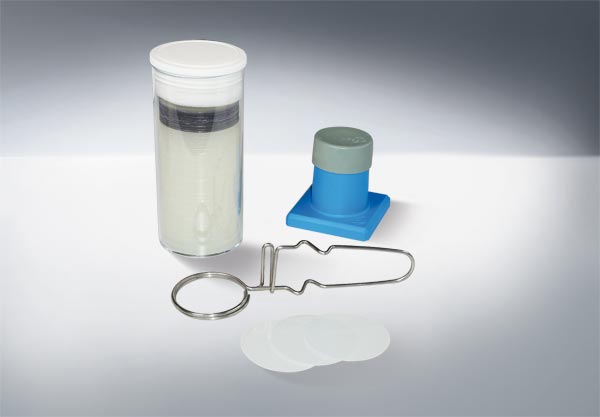

Erkomini
Kleintiefziehgerät
Handhabung
Plastifizierung über dem Bunsenbrenner.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Lieferumfang
Erkomini, Folienhalter, Formtopf, 100 Erkolen-A Folien 0,6 mm, Durchmesser 42 mm und 100 Unterziehfolien 0,1 mm klar, Durchmesser 42 mm.
Anwendung
Manuelle Herstellung von Kunststoffkäppchen.
Downloads
Erkopress 240
Druckformgerät mit automatisiertem Tiefziehvorgang für bis zu 6 Modelle mit Sockel und für bis zu 9 Modelle ohne Sockel, zum Anschluss an das vorhandene Druckluftsystem.
• Das Gerät arbeitet mit einem Überdruck von bis 4,5 bar. Es entspricht damit dem Wunsch vieler Anwender 3d-Printmodelle mit Überdruck abzuformen.
Technische Daten
• H 40 cm / B 34,5 cm / T 59 cm
• Gewicht 47 kg
• Folienmaße: ø 240 mm, Stärke 0 - 2,0 mm
• Betriebsspannung: ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: max. 1100 Watt
• Arbeitsdruck 4,5 bar, benötigter Netzdruck > 6 bar
• Geräuschpegel: < 80 dB(A)
• Gewicht 47 kg
• Folienmaße: ø 240 mm, Stärke 0 - 2,0 mm
• Betriebsspannung: ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: max. 1100 Watt
• Arbeitsdruck 4,5 bar, benötigter Netzdruck > 6 bar
• Geräuschpegel: < 80 dB(A)
Handhabung
Es können nur Tiefziehfolien mit einem Durchmesser von 240 mm verarbeitet werden. Der Tiefziehvorgang ist komplett automatisiert, die zur Verfügung stehenden Folien sind im Programm hinterlegt und im Display mit den jeweiligen Parametern aufrufbar.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Lieferumfang
1 Erkopress 240, 179 000, mit
1 Folienspannring (179 015)
1 Folienaufnahme (179 010)
1 Formtopf mit Modellscheiben-Tragekreuz (179 005)
2 Modellscheiben (1 St. 179 020)
1 Netzkabel (170 001)
1 Schlauchanschluss
1 Pinsel als Eingabestift
1 Testfolien
Gerätepapiere (Mappe), Anleitung, Garantiekarte
1 Folienspannring (179 015)
1 Folienaufnahme (179 010)
1 Formtopf mit Modellscheiben-Tragekreuz (179 005)
2 Modellscheiben (1 St. 179 020)
1 Netzkabel (170 001)
1 Schlauchanschluss
1 Pinsel als Eingabestift
1 Testfolien
Gerätepapiere (Mappe), Anleitung, Garantiekarte
Anwendung
• Die Erkopress 240 ermöglicht die effiziente Herstellung von Korrekturschienen/Alignern oder von anderen in Serie oder in größerer Stückzahl hergestellter Schienen.
Downloads
Videos

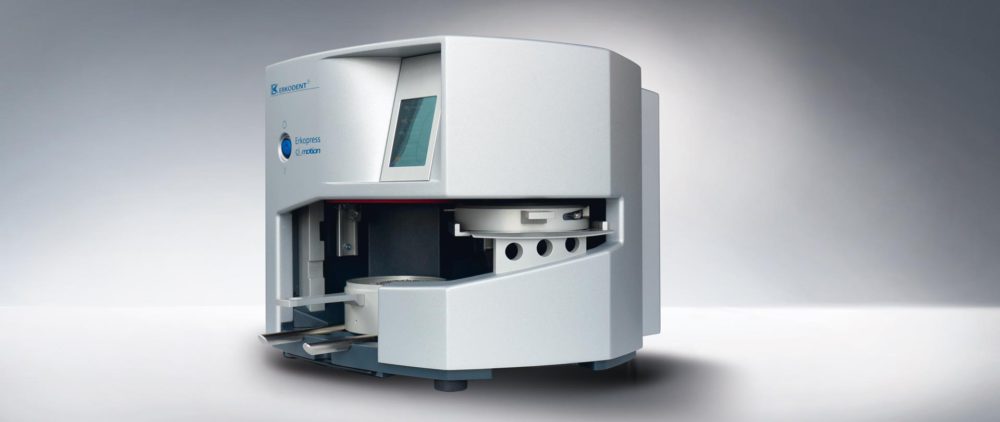

Erkopress ci_motion
Druckformgerät mit automatisiertem Tiefziehvorgang mit autarker, integrierter Drucklufterzeugung. Das Erkopress ci_motion besitzt einen integrierten, leistungsstarken Kompressor mit Reservedruckluft. Damit ist das Gerät von einem eventuell zu installierenden Druckluftsystem unabhängig.
Technische Daten
• H 32 / B 35 / T 43 cm
• Gewicht 21,3 kg
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: max.: 440 Watt
• Arbeitsdruck 6 bar
• Lautstärke < 70 dB(A)
• Gewicht 21,3 kg
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: max.: 440 Watt
• Arbeitsdruck 6 bar
• Lautstärke < 70 dB(A)
Handhabung
• Folie programmieren, Folie einlegen, Heizvorgang starten, Modell spätestens jetzt platzieren, alles Weitere erledigt das Gerät.
• Der Tiefziehvorgang und die Abkühlzeit laufen automatisch ab.
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials.
• Für gleichmäßige Wandstärken wird die heiße Folie vertikal auf das Modell geführt, gleichzeitig fährt der Zylinder aus und die Anformung erfolgt somit verzögerungsfrei.
• Große Arbeitssicherheit durch Abschaltautomatik im Tiefziehgerät.
• Einklemmschutz während der automatisierten Anformung.
• Akustisches und optisches Signal (für Gehörlose geeignet).
• Die angezeigte Tiefziehtemperatur und die Abkühlzeit können, ohne das Basisprogramm zu beeinflussen, für Sonderanwendungen geändert werden.
• Das Programm enthält alle Erkodent Tiefziehmaterialien, führt als Kurzanleitung mit Animationen durch den Arbeitsablauf und meldet die nötigen Arbeitsschritte.
• Oft verwendete Folien, neue Folien und veränderte Werkseinstellungen können als Favoriten gespeichert werden.
• Es kann auf einer Modellscheibe oder im Granulat angeformt werden.
• Der Tiefziehvorgang und die Abkühlzeit laufen automatisch ab.
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials.
• Für gleichmäßige Wandstärken wird die heiße Folie vertikal auf das Modell geführt, gleichzeitig fährt der Zylinder aus und die Anformung erfolgt somit verzögerungsfrei.
• Große Arbeitssicherheit durch Abschaltautomatik im Tiefziehgerät.
• Einklemmschutz während der automatisierten Anformung.
• Akustisches und optisches Signal (für Gehörlose geeignet).
• Die angezeigte Tiefziehtemperatur und die Abkühlzeit können, ohne das Basisprogramm zu beeinflussen, für Sonderanwendungen geändert werden.
• Das Programm enthält alle Erkodent Tiefziehmaterialien, führt als Kurzanleitung mit Animationen durch den Arbeitsablauf und meldet die nötigen Arbeitsschritte.
• Oft verwendete Folien, neue Folien und veränderte Werkseinstellungen können als Favoriten gespeichert werden.
• Es kann auf einer Modellscheibe oder im Granulat angeformt werden.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Lieferumfang
173500 Erkopress ci_motion, Folienspannring, Folienaufnahme, Granulatauffangschale, Modellscheibe, Formtopf, Pinsel für Füllgranulat mit Gummikappe, auch als Eingabestift geeignet (in der Folienversuchspackung),on-off Magnet rot oder grün (in der Folienversuchspackung), Füllgranulat (im Lieferumfang 1,8 kg), Edelstahlgranulat (magnetisch) mit abgerundeten Kanten, Arbeitsschale weiß, Netzkabel, Schlauchanschluss, Folienversuchspackung, Gerätepapiere (Mappe).
Anwendung
Für alle Anwendungen in der dentalen Tiefziehtechnik.
Downloads

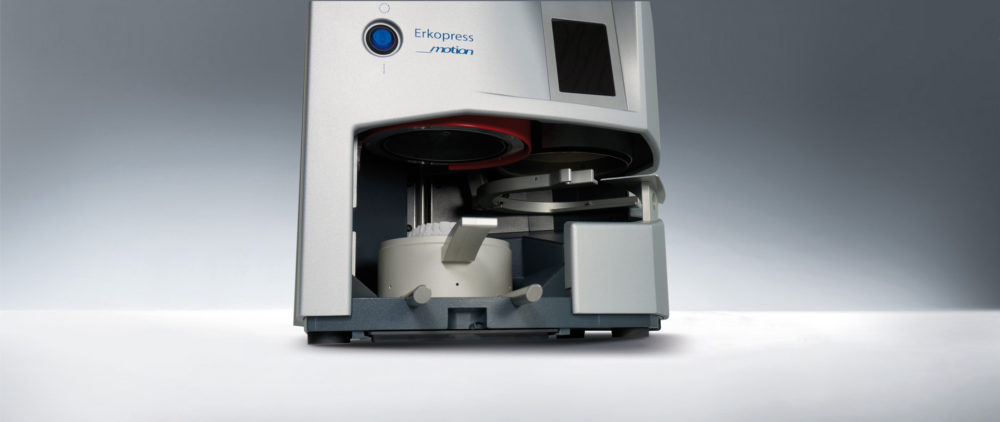

Erkopress_motion
Druckformgerät mit automatisiertem Tiefziehvorgang zum Anschluss an das vorhandene Druckluftsystem. Die mittelwellige Infrarotheizung ohne Vorheizzeit, erhitzt das Material auch in der Tiefe und nicht nur oberflächlich. Frei zugängliches Modell während der Heizzeit.
Technische Daten
• H 32 / B 35 / T 43 cm
• Gewicht 18,9 kg
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: max.: 380 Watt
• Arbeitsdruck 6 bar
• Lautstärke < 70 dB(A)
• Gewicht 18,9 kg
• Durchmesser Folien 120 mm
• Folienstärke 0 - 5,5 mm
• ~220 - 240 (100, 110 - 120) Volt, 50 - 60 Hertz
• Leistung: max.: 380 Watt
• Arbeitsdruck 6 bar
• Lautstärke < 70 dB(A)
Handhabung
• Folie programmieren, Folie einlegen, Heizvorgang starten, Modell spätestens jetzt platzieren, alles Weitere erledigt das Gerät.
• Der Tiefziehvorgang und die Abkühlzeit laufen automatisch ab.
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials.
• Für gleichmäßige Wandstärken wird die heiße Folie vertikal auf das Modell geführt, gleichzeitig fährt der Zylinder aus und die Anformung erfolgt somit verzögerungsfrei.
• Große Arbeitssicherheit durch Abschaltautomatik im Tiefziehgerät
• Einklemmschutz während der automatisierten Anformung.
• Akustisches und optisches Signal (für Gehörlose geeignet).
• Die angezeigte Tiefziehtemperatur und die Abkühlzeit können, ohne das Basisprogramm zu beeinflussen, für Sonderanwendungen geändert werden.
• Oft verwendete Folien können als Favoriten gespeichert werden.
• Es kann auf einer Modellscheibe oder im Granulat angeformt werden.
• Der Tiefziehvorgang und die Abkühlzeit laufen automatisch ab.
• Berührungsloser Temperatursensor zur genauen Bestimmung der tatsächlichen Temperatur (patentiert) des Tiefziehmaterials.
• Für gleichmäßige Wandstärken wird die heiße Folie vertikal auf das Modell geführt, gleichzeitig fährt der Zylinder aus und die Anformung erfolgt somit verzögerungsfrei.
• Große Arbeitssicherheit durch Abschaltautomatik im Tiefziehgerät
• Einklemmschutz während der automatisierten Anformung.
• Akustisches und optisches Signal (für Gehörlose geeignet).
• Die angezeigte Tiefziehtemperatur und die Abkühlzeit können, ohne das Basisprogramm zu beeinflussen, für Sonderanwendungen geändert werden.
• Oft verwendete Folien können als Favoriten gespeichert werden.
• Es kann auf einer Modellscheibe oder im Granulat angeformt werden.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Lieferumfang
173000 Erkopress_motion, Folienspannring, Folienaufnahme, Granulatauffangschale, Modellscheibe, Formtopf, Pinsel für Füllgranulat mit Gummikappe, auch als Eingabestift geeignet (in der Folienversuchspackung),on-off Magnet rot oder grün (in der Folienversuchspackung), Füllgranulat (im Lieferumfang 1,8 kg), Edelstahlgranulat (magnetisch) mit abgerundeten Kanten, Arbeitsschale weiß, Netzkabel, Schlauchanschluss, Folienversuchspackung, Gerätepapiere (Mappe).
Anwendung
Für alle Anwendungen in der dentalen Tiefziehtechnik.
Downloads
Videos
Occluform-3
Das Occluform-3 ist ein in ein Tiefziehgerät integrierbares Okkludiergerät für die Einprägung des Gegenbisses (Pat. 19915567), installierbar nur an Erkoform Geräte der Serie 3. Die Konstruktion des Occluform-3 Geräts basiert auf einem Bonwilldreieck mit der Schenkellänge von 11,5 cm und einem Balkwillwinkel von 20°.
Handhabung
Die Konstruktionsmaße des Occluform-3 erlauben eine mittelwertige Anhebung des Bisses. Die Anhebung um 1 Linie am Stützstift entspricht ca. 1 mm Bisserhöhung am Inzisalpunkt.
Steht ein Konstruktionsbiss zur Verfügung, werden die Modelle mit diesem im Occluform-3 artikuliert.
Steht ein Konstruktionsbiss zur Verfügung, werden die Modelle mit diesem im Occluform-3 artikuliert.
Lieferformen
Bestell-Nr.
Beschreibung
Inhalt
Einheit
Lieferumfang
188580 Occluform-3, Okkludierarm mit Fixierring für Erkoform-Geräte der Serie 3, Modelltopf zur Fixierung des Modells im Geräte-Formtopf, Occ3-aM und Modelltopfunterlage, Granulatschaufel, Inbusschlüssel Gr. 3
Anwendung
Das Occluform-3 erlaubt, direkt im Erkoform-Gerät während des Tiefziehvorgangs den Gegenbiss einzuprägen.
Downloads
Videos
